首頁設計

原來的項目頁面是上下結構的，此次為和其它二個軟件統一，經過大家討論，決定用左右結構形式做為軟件框架。

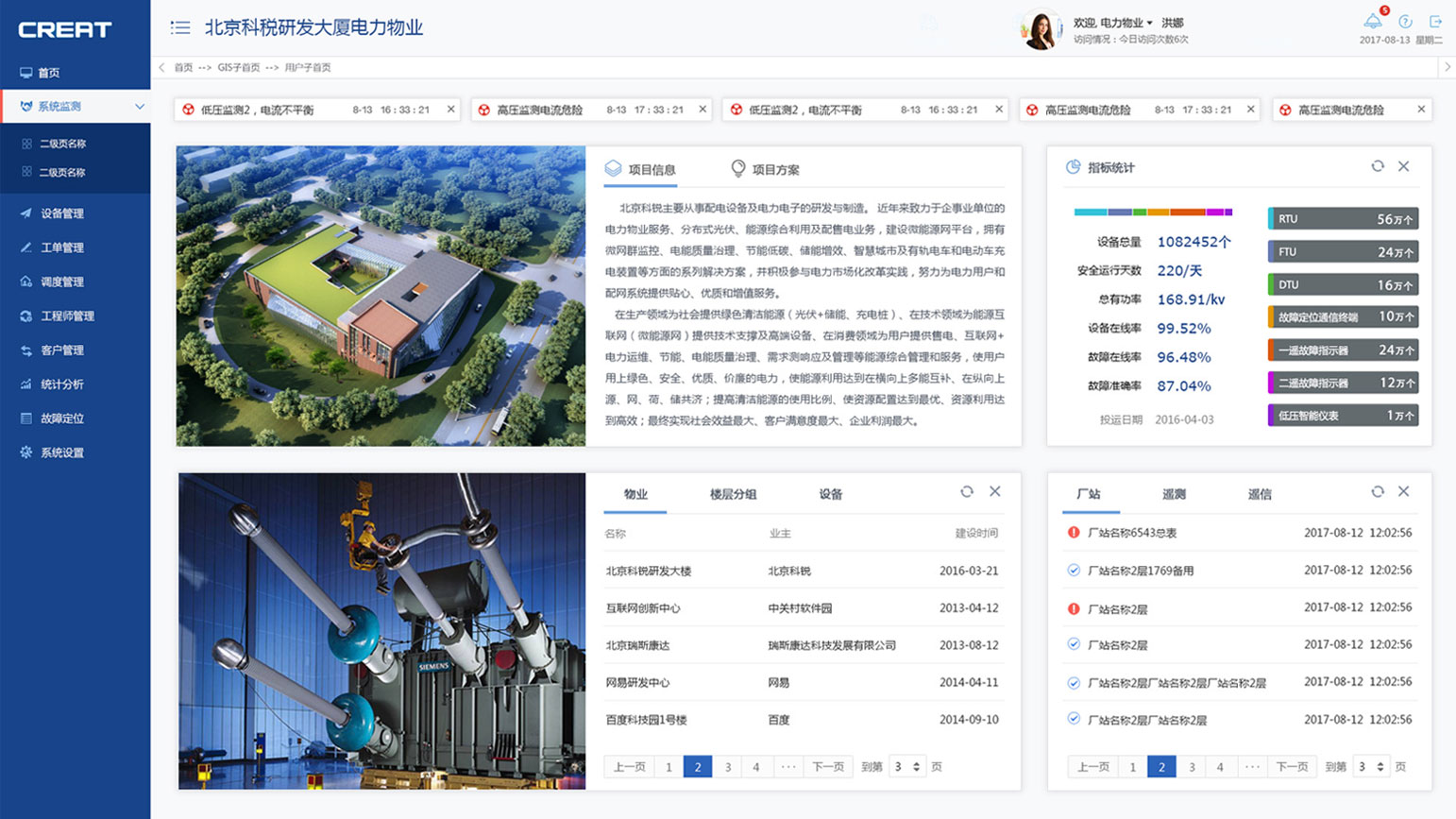

根據原來頁面內容梳理信息優先級重新設計新頁面。

1 增加最近訪問欄目，可根據使用軟件頻率提供快捷方式。

2 減小了項目信息區域，將系統指標與項目信息合并展示，綜合展示結果。

3 以tab簽的形式設計各標目的標題，簡潔明確，視覺整體統一美觀。

4 以圓環的形式表達指標統計設備數量及百分比。

5 優化交互 左側菜單可以收起，上方告警信息每一個看后可關閉。

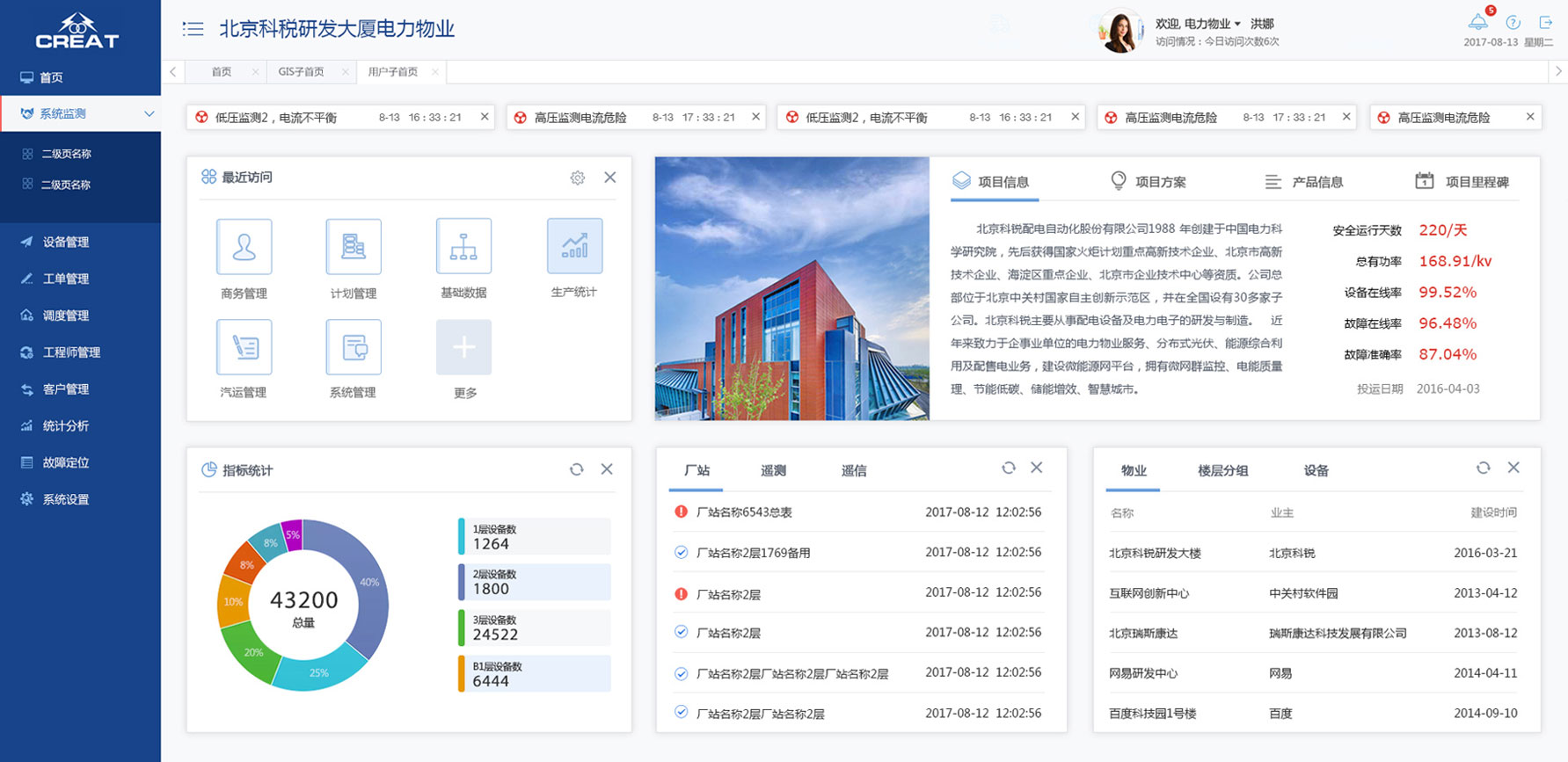

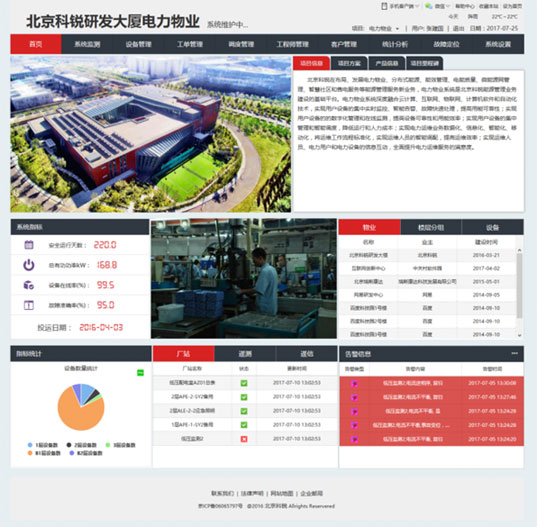

設計前

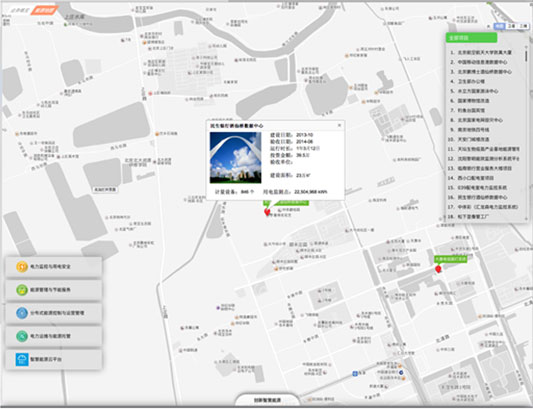

GIS頁之前的原型

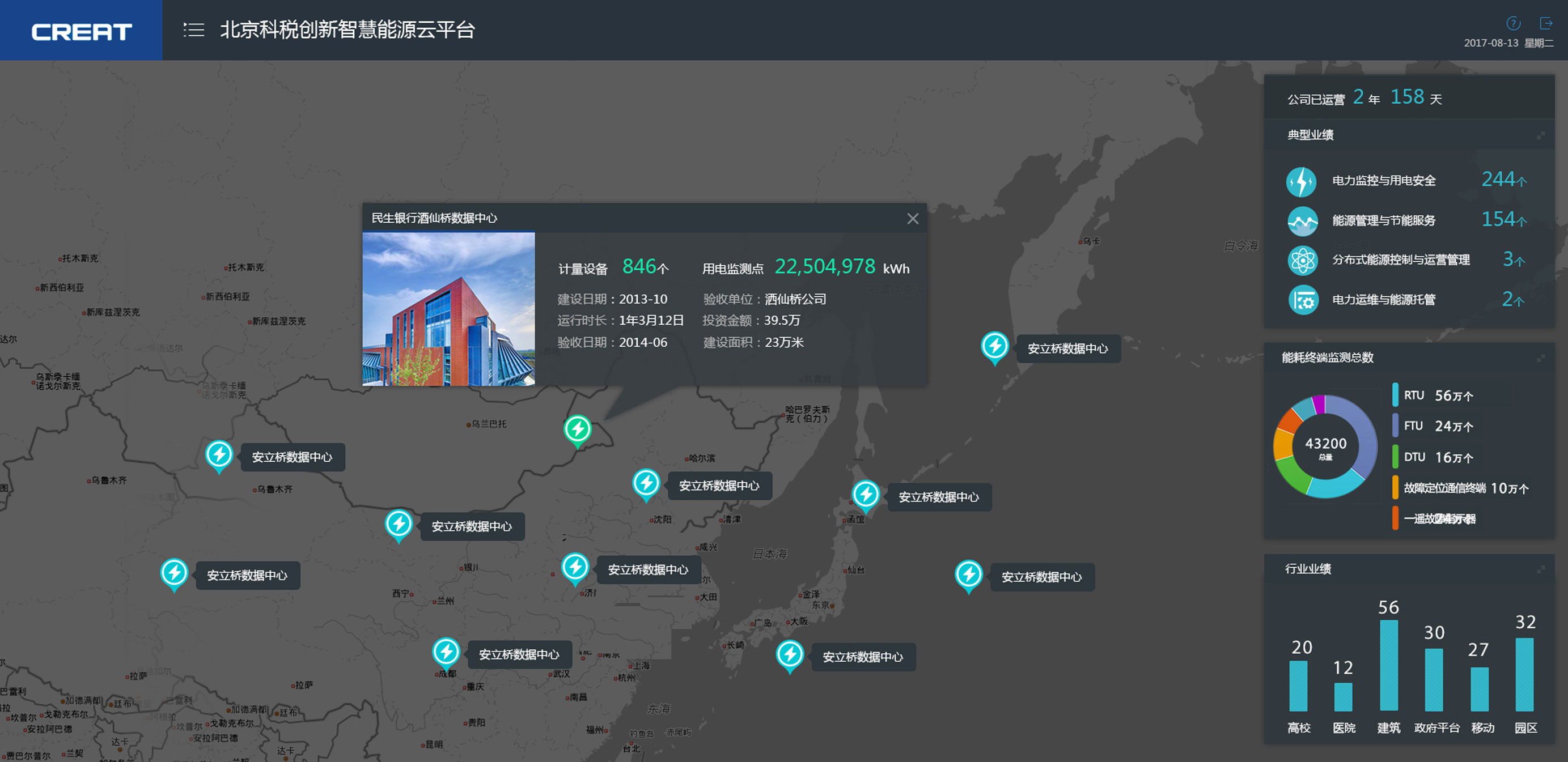

根據溝通決定將兩屏切換的內容放到一頁上，去掉一些重復的信息。在設計過程中嘗試了不同的配色及視覺表現方式。

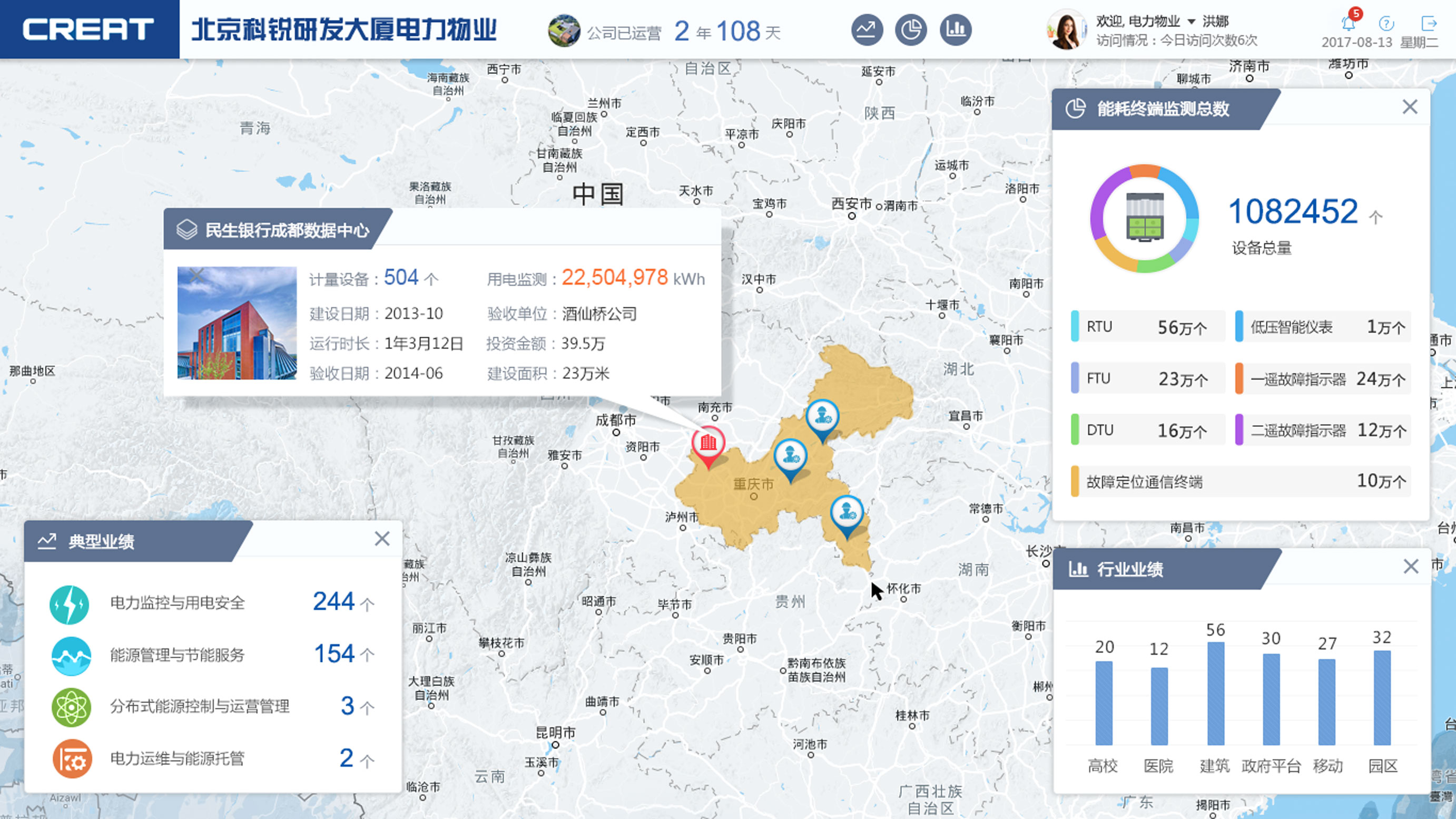

GIS圖：根據用戶訪問項目的權限，當訪問的項目地理位置都在一個城市時，顯示這個城市范圍的GIS；當訪問的項目地理位置不在同一個城市但在同一個省（自治區）時，顯示這個省（自治區）范圍的GIS圖；當訪問的項目地理位置不在同一個城市，也不在同一省（自治區），但在同一個國家時，顯示這個國家范圍的GIS圖；其它情況顯示世界地圖。

GIS圖上的項目標注：在GIS圖的經緯度上顯示項目標注。項目的經緯度一般是項目管理方的地址。

VI塊：用戶所在單位的企業VI和公司運營時間。

業績塊：根據用戶訪問項目的權限，所訪問項目的系統名稱及數量合計。系統包括：能源管控、配電自動化、故障定位系統等。

終端統計塊：根據用戶訪問項目的權限，所訪問項目的終端名稱及數量合計。終端名稱包括：RTU、FTU、DTU、故障定位通信終端、一遙故障指示器、二遙故障指示器、低壓智能儀表……等。

行業統計塊：根據用戶訪問項目的權限，所訪問項目中各行業名稱及數量合計。行業包括：供電企業、工業園區、工廠、學校、醫院、政府機關、住宅小區、酒店……等

界面響應

客戶信息塊：鼠標點擊某一項目標注時，顯示項目信息和各客戶信息。鼠標點擊此信息塊外區域時，此塊消失。

客戶頁界面：鼠標左鍵雙擊某一項目標注時，進入客戶頁界面。
